航空級別的壓接工具，本產品ACT-M201，適配TP、UH2、TH02、TH03系列的定位器。

---

精益求精  銳意進取

品牌：JRready

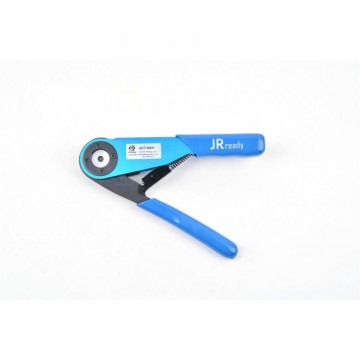

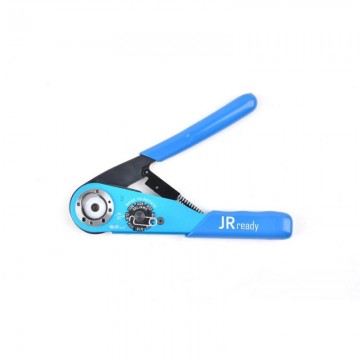

品名：ACT-M201航空壓接鉗

材質：模具鋼材質

檔位：8檔式

壓接形制：四芯軸八點式

長度：202

重量：500

導線范圍（AWG/mm2）：12（4.0）-26（0.128）

通孔直徑：Φ3.65

---

參照美軍標MIL-C-22520/1-01設計，適合美軍標、HARTING、唯恩、TE連接器的圓形端子壓接。四芯軸壓接更加穩定更加可靠，是六邊壓接拉力的1.3倍。

具體應用細節：

用于MIL-DTL-24308，MIL-DTL-26482系列，MIL-DTL-26500，MIL-DTL-26518，MIL-DTL-28748，MIL-C-38300，MIL-DTL-38999系列，MIL-C-5015 SERIES 3400、3450，SAE AS81511系列，MIL-DTL-81659系列，MIL-C-81703 SERIES 3.

---

※四芯軸壓接用于最高品質要求的壓接

※壓接齒同步運動，帶行程鎖定裝置，保證重復作業高可靠性的壓接質量

※通過式塞規校正

※多種定位器，包括定制/可配接MIL標準定位器

※優質鉻釩鋼，真空熱處理，經久耐用

本壓接鉗采用曲線推進機構，作用力由右鉗柄頭部腔內的四條曲線傳遞給四個壓頭，壓力做向心直線運動，壓頭前段的壓齒接接觸體而完成導線與接觸體的壓接。壓接到位后消除作用在鉗柄上的壓力，在彈簧的作用下，四壓頭自動復位。四壓頭進退動作協調，壓痕深淺一致，可靠地保證了導線與接觸體的壓接質量。

---

產品規格

---

使用流程

               注意： 不得用堅硬的鋼質壓接件或?qū)嵭?/span>或壁厚特厚的

                         圓筒形件塞入壓齒腔內肆意壓接，或當小檔誤入

                         大直徑接觸體壓接或壓齒腔內被硬物卡住時，請

                         聯系我們。

---

實用實例

---

高品質 劍指天下

告訴我們您的需求，我們幫您專項解決

規格說明書為本產品的使用規格，如不知是否為您所需、未找到匹配產品，

請聯系客服定制匹配產品，讓您工作更順心。

---
