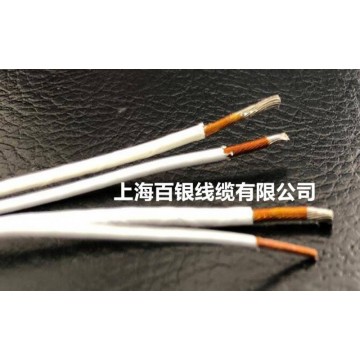

點擊圖片查看原圖【結構】
1. 導體：退火鍍銀電解銅或高強度鍍銀銅合金。
2. 絕緣：氟樹脂涂覆（PTFE或FEP）聚酰亞胺（PI）薄膜帶繞包并燒結。
3. 屏蔽：可按客戶的需求加不同材料的屏蔽。
3. 護套：聚四氟乙烯薄膜繞包并燒結（PTFE或FEP），標識電線不同的顏色，可按要求定制（可定制雙色線），電線表面可激光打印標記。
4. 多芯電纜：雙絞線、三芯絞合、四芯絞合等。有無護套，有無屏蔽均可
【產品簡介】
絕緣：氟樹脂涂覆（PTFE或FEP）聚酰亞胺復合薄膜
工作溫度：-90 ~ +200°C
額定電壓：交流250/ 600伏等
絕緣壁厚：0.115 mm
標準顏色：黑、棕、紅、橙、黃、綠、藍、紫、灰、白，可按要求定制（可定制雙色線）
多芯電纜：雙絞線、三芯絞合、四芯絞合，等。有無護套，有無屏蔽均可。
【產品特性】
1.長期工作溫度：-90 ~ +200°C
2.薄壁輕量型
3. 交流250伏額定電壓
4.高導鍍銀銅絲導體
5.表面可激光打印標記
6.耐電弧，防霉抗真菌，優良的航空煤油耐受性
注：更多其他規格，或特殊定制產品請來電咨詢
鍍銀銅芯聚酰亞胺/PTFE薄膜復合絕緣輕型航空導線 ，耐壓250V。
鍍銀銅芯聚酰亞胺/PTFE薄膜復合絕緣中型航空導線，耐壓 600V。
鍍銀銅芯PTFE擠出+氟樹脂涂覆聚酰亞胺薄膜復合絕緣輕型航空導線，耐壓 600V。
鍍銀銅芯氟樹脂涂覆聚酰亞胺薄膜絕緣輕型航空導線，耐壓 250V。
鍍銀銅芯氟樹脂涂覆聚酰亞胺薄膜絕緣中型航空導線 ，耐壓600V。
【規格參數】
|
產品編碼 |
AWG 美規線號 |
導體結構 (NB × ? mm ) |
標稱直徑 (mm) |
截面積 ( mm2) |
標稱直流電阻 ( ohm/km) |
完成外徑 (mm) |
電線重量 (g/m) |
|
HT-3001 |
30 |
1/0.254 |
0.254 |
0.051 |
35 |
0.48 |
0.60 |
|
HT-3007 |
30 |
7/0.102 |
0.303 |
0.057 |
34 |
0.53 |
0.70 |
|
HT-2801 |
28 |
1/0.320 |
0.320 |
0.081 |
21 |
0.55 |
0.90 |
|
HT-2807 |
28 |
7/0.127 |
0.381 |
0.088 |
20 |
0.61 |
1.00 |
|
HT-2601 |
26 |
1/0.403 |
0.403 |
0.13 |
13 |
0.63 |
1.40 |
|
HT-2619 |
26 |
19/0.102 |
0.504 |
0.15 |
12 |
0.74 |
1.70 |
|
HT-2401 |
24 |
1/0.510 |
0.510 |
0.21 |
8.5 |
0.74 |
2.10 |
|
HT-2419 |
24 |
19/0.127 |
0.634 |
0.24 |
7.5 |
0.86 |
2.60 |
|
HT-2201 |
22 |
1/0.644 |
0.644 |
0.33 |
5.3 |
0.87 |
3.20 |
|
HT-2219 |
22 |
19/0.160 |
0.800 |
0.38 |
4.7 |
1.03 |
4.00 |
|
HT-2001 |
20 |
1/0.812 |
0.812 |
0.52 |
3.3 |
1.04 |
5.00 |
|
HT-2019 |
20 |
19/0.203 |
1.009 |
0.62 |
2.9 |
1.24 |
6.20 |
|
HT-1819 |
18 |
19/0.254 |
1.269 |
0.96 |
1.9 |
1.50 |
9.60 |
注：更多其他規格，或特殊定制產品請來電咨詢
