產品特征：
- 操作簡單便利、高速精確。（比同類產品精度高出1倍）
- 在三軸基礎上增加一個軸，實現垂直面點膠角度可手動調節，覆蓋直角死角點膠
- 采用梯形加減速、速度前瞻、微線段插補等技術，可實現任意非平面的3D點路徑
- 全面點膠工藝解決方案，包括提前關膠，滯后開膠，斜拉上抬，運動中變速，封閉圖形圈數設置等功能
- 強大的pc兼容性，配合logoshop 軟件，可以導入主流設計軟件（如精雕、AutoCAD,CoralDraw等）生存的文件格式（如nc,al,DXF,JPG,BMP等）
- 實現與pc聯機調試等功能，圖形化的所見即所得編程方式。
- 設有點膠及真空吸，吹功能，特別適合于手機喇叭，受話器，攝像頭等產品膠水涂布，產品搬運。
產品類型：半導體封裝、PCB電子零件固定用保護揚聲器、聽筒點膠，適合大的產品點膠
|
產品名稱 |

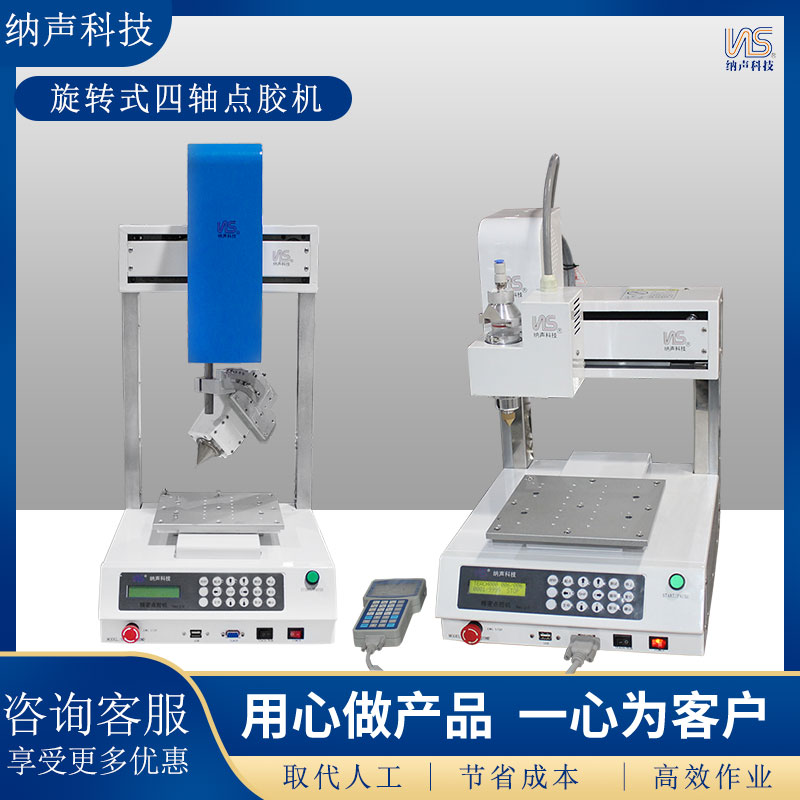

旋轉式四軸點膠機器人 |
產品型號 |
NS-SP-930/40/50B-W1 |
||
|
運動范圍 |
300/300/100mm360° |
400/400/100mm360° |
500/500/100mm360° |
|
|
|
最大負載 |
10kg/10kg/5kg |
10kg/10kg/5kg |
10kg/10kg/5kg |
|
|
|
移動速度 |
0.1-800/400mm/s |
||||
|
分解能力 |
0.01mm |
||||
|
重復精度 |
±0.02mm |
||||
|
程序存儲數量 |
超大容量高速文件存儲器，可存儲文件999個.每個56000點（可支持U盤copy） |
||||
|
顯示方式 |
TeachPendantLCD |
||||
|
馬達系統 |
日本微步進級精密馬達 |
||||
|
操作模式 |
PTP＆PC |
||||
|
傳動方式 |
同步帶 |
||||
|
運動插補功能 |
3D立體空間任意路線皆可 |
||||
|
編輯模式 |
教導盒/PC |
||||
|
I/O訊號 |
4Inputs/4Outputs(可擴展至12Inputs/Outputs） |
||||
|
教導盒控制接口 |
RS232 |
||||
|
輸入電源 |
AC 110V/220V(內部切換）50-60HZ |
||||
|
功率 |
350W |
||||
|
工作環境溫度濕度 |
5-40℃/20-90％不結露 |
||||
|
外型尺寸 |
300*320*460 |
||||
|
本體重量 |
30kg |
||||
|
常見應用范圍 |
半導體封裝、PCS板、電子零件的綁定和貼合，汽車零配件的涂布 |
||||
